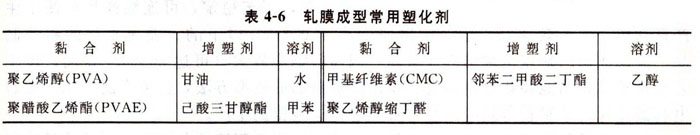

軋膜成型(sheet forming)也屬于可塑法成型。將準(zhǔn)備好的坯料拌以一定量的有機(jī)塑化劑，使之具有可塑性。塑化劑是由黏合劑、增塑劑、溶劑、消泡劑等配制而成。黏合劑要求有足夠的黏合力、較好的成膜性能（良好的延展性和韌性），并具有燒后灰分少、無(wú)毒性的特點(diǎn)。增塑劑所起的作用是插入高分子化合物的鏈段之間，減弱相互之間吸引力，使黏合劑受力變形后不致出現(xiàn)彈性收縮和破裂，從而提高坯料的可塑性。溶劑的主要作用是溶解黏合劑和增塑劑。軋膜成型常用的黏合劑、增塑劑和溶劑列于表4-6中。

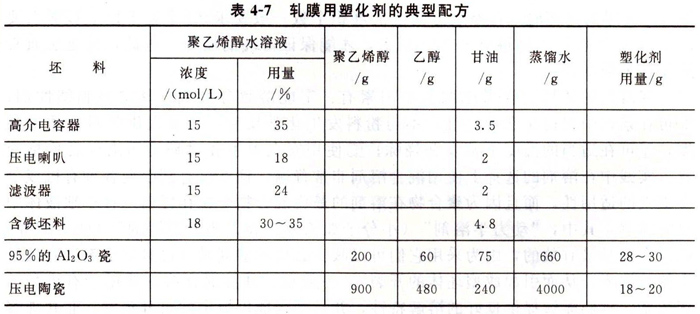

根據(jù)實(shí)踐經(jīng)驗(yàn)，聚乙烯醇在用作軋膜黏合劑時(shí)的質(zhì)量要求有：①聚合度在1400-1500之間（聚合度過(guò)大則軋出的膜片彈性過(guò)大，聚合度過(guò)小則軋出的膜片塑性差、脆性大）；②醇解度在80% - 90%之間；③含堿量應(yīng)適當(dāng)（含堿量過(guò)高會(huì)使聚乙烯醇聚合度降低）。軋膜用塑化劑的典型配方見(jiàn)表4-7。
配制好的軋膜漿料置于兩輥軸之間進(jìn)行輾軋，通過(guò)調(diào)整軋輥間距，經(jīng)過(guò)多次輥軋，晟后達(dá)到所要求的厚度。圖4-10給出了軋膜成型原理示意圖。軋好的坯片，還需經(jīng)沖切工序制成所需的坯件。軋輥成型時(shí)，坯料只是在厚度和前進(jìn)方向受到碾壓，在寬度方向受力較小，因此，坯料和黏結(jié)劑不可避免地會(huì)出現(xiàn)定向排列。干燥和燒結(jié)時(shí)，橫向收縮大，易出現(xiàn)變形和開(kāi)裂，坯體性能也會(huì)出現(xiàn)各向異性。軋膜成型適宜生產(chǎn)Imm以下薄片狀制品，但對(duì)厚度小于0.08mm的超薄片，軋膜成型是難以軋制的，質(zhì)量也不易控制。
軋膜成型適宜生產(chǎn)Imm以下薄片狀制品，但對(duì)厚度小于0.08mm的超薄片，軋膜成型是難以軋制的，質(zhì)量也不易控制。采用軋膜成型的方法，已制備了YSZ電解質(zhì)薄片、PTCR瓷片、Zn0-玻璃系壓敏電阻器等。
地址：http://www.875861.com/jishu/415.html
本文“軋膜陶瓷制備工藝介紹”由科眾陶瓷編輯整理，修訂時(shí)間：2015-02-05 11:11:01
科眾陶瓷是專(zhuān)業(yè)的工業(yè)陶瓷加工生產(chǎn)廠家，可來(lái)圖來(lái)樣按需定制，陶瓷加工保證質(zhì)量、交期準(zhǔn)時(shí)！
有疑問(wèn)請(qǐng)點(diǎn)擊咨詢(xún)客服
- 上一頁(yè)：氧化鋯陶瓷擠壓成型方法和缺點(diǎn)
- 下一頁(yè)：氧化鋯陶瓷在低溫和潮濕環(huán)境下的老化現(xiàn)象
