注射成型是一些異形氧化鋁陶瓷零件常用的一種成型方法，其可以制備多種異形陶瓷材料，那么在這個過程中，氧化鋁陶瓷的喂料制備及技術(shù)也相當(dāng)重要，下面科眾陶瓷廠給大家介紹下。

喂料制備是將陶瓷粉體與適量的有機(jī)載體按一定配比在一定溫度下進(jìn)行混煉，然后干燥、造粒，得到注射喂料。用作注射成型的氧化鋁陶瓷喂料需要具備足夠高的固含量，良好的流變性以及熱力學(xué)穩(wěn)定性。喂料的性能主要取決于粉體的性質(zhì)和粘結(jié)劑的選擇，因此，對其研究和優(yōu)化也集中在這兩個方面。

氧化鋁陶瓷零件

粉體性質(zhì)
粉體的平均粒度、松裝密度、粉末形狀、比表面積、顆粒間隙等決定了所制備喂料的性質(zhì)，進(jìn)而影響最終產(chǎn)品的質(zhì)量。對于氧化鋁粉體，最重要的要求是粒徑細(xì)小、形狀規(guī)則，這樣的粉末在注射成型過程中流動性好、填充量大，燒結(jié)收縮率低。

研究表明[1]，當(dāng)氧化鋁陶瓷喂料固含量相同時，包裹氧化鋁粉體所需的粘結(jié)劑用量隨粉體比表面積的減小而減小，粉體之間更容易流動，喂料的粘度降低，有利于注射過程完成。


粘結(jié)劑
粘結(jié)劑是陶瓷粉體的載體，決定了喂料注射成形的流變性能和注射性能。良好的粘結(jié)劑可起到形狀維持的作用，且能有效減少胚體變形和脫脂缺陷的產(chǎn)生。


氧化鋁陶瓷注射成型粘結(jié)劑要具備以下條件：


(1)流動特性好，注射成型黏度適中，且黏度隨溫度不能波動太大，以減少缺陷產(chǎn)生；

(2)對粉體的潤濕性和粘附作用好；

(3)具有高導(dǎo)熱性和低熱膨脹系數(shù)；

(4)一般由多組分有機(jī)物組成，單一有機(jī)粘結(jié)劑很難滿足流動性要求。

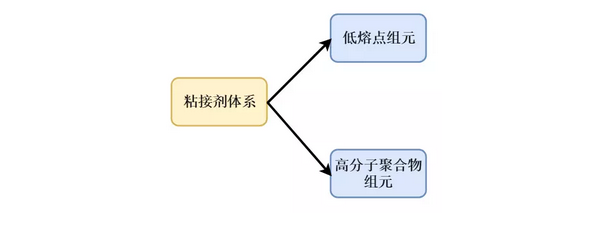

圖2 CIM粘結(jié)劑體系一般由低熔點(diǎn)組元和高分子聚合物組元組成

氧化鋁陶瓷粉末CIM的常用粘接劑和其對應(yīng)的脫脂方法如表2所示[2]。目前氧化鋁注射成型中最為常用的粘接劑由石蠟（PW）、聚丙烯（PP）和硬脂酸（SA）等組成。部分研究者用EVA（乙烯-醋酸乙烯酯共聚物）代替PP，用植物油代替SA，同時也有研究者將EVA和PP各占一定的比例進(jìn)行混合。
